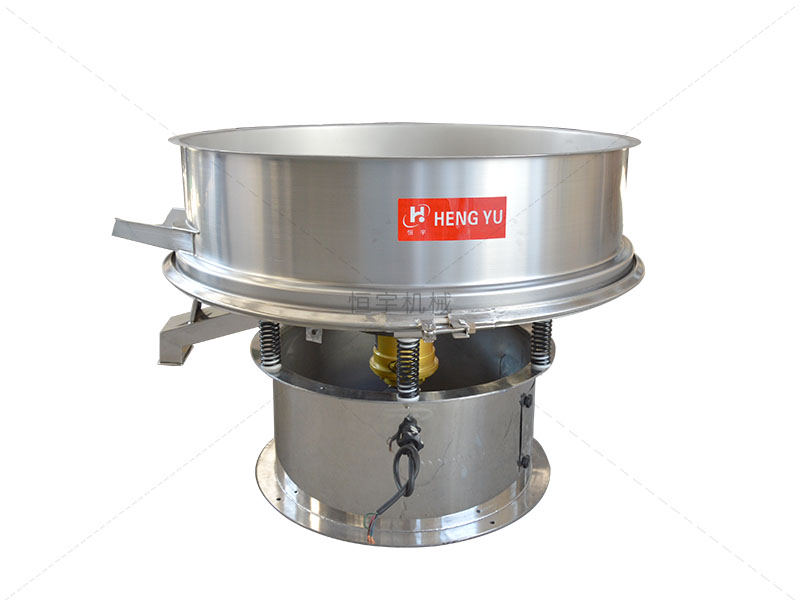

霸道浆液过滤振动筛

　　“霸道”浆液过滤筛是我公司在原浆液专用筛的基础上，通过技术改进和大量试验，独立开发研制的一款筛分设备。该产品为单层网结构，上框为加高敞开式设计。底框和振动体连为一体，减轻了电机激振力的消耗，具有产量大、耗电低的优势。

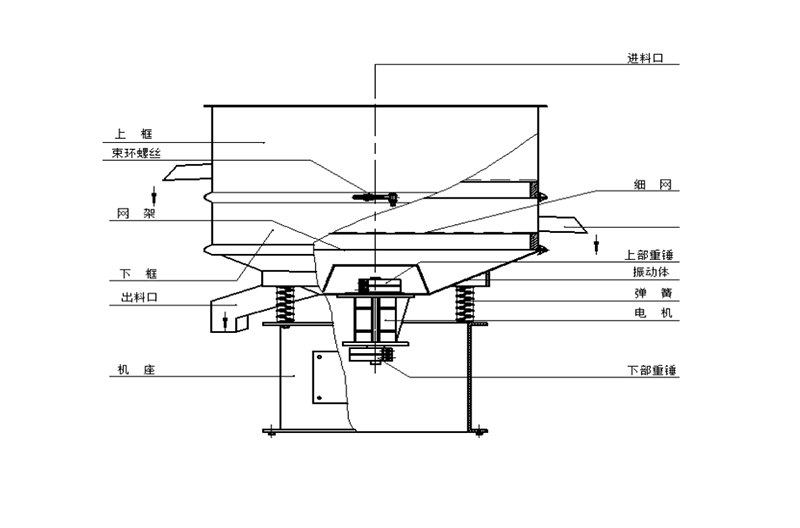

结构形式

产品特点

　　1.电机采用铝制外壳，散热快，免维护，使用寿命长。

　　2.敞口式外观设计，易于观察筛网上面物料的运行轨迹，筛网清洗方便。

　　3.采用国际品牌振动电机，具有噪声低，体积小，重量轻，耗电量小，过载能力强，外观精细，属新一代环保产品。

　　4.无机械动作，不需保养，可单层或双层使用。

　　5.网孔不堵塞，无溅料现象，杂质粗料自动排出，可连续作业。

　　6.与原料接触部位皆采用SUS304材质制作，外形美观

产品用途

　　固液分离:本设备可单层、双层使用，能十分有效的处理固、液混合物料，快速实现固液分离，并筛选过滤出不同目数的物料。

　　除杂:本设备可除去大量液体物料中大小不同的小部分杂料，进行快速分离。

　　凭借新型立式振动电机轴上下两端的偏心重锤，运转起来后产生偏心力，这种偏心力同时分解出三种力（即：水平力、垂直力和倾斜力），此三种力又同时被传到筛面上，使物料在筛面上做出规律性运动，即是筛分的过程。

　　上下重锤夹角的调整，可改变物料在筛面上的运行轨迹，从而调整生产过程中的筛分效果。

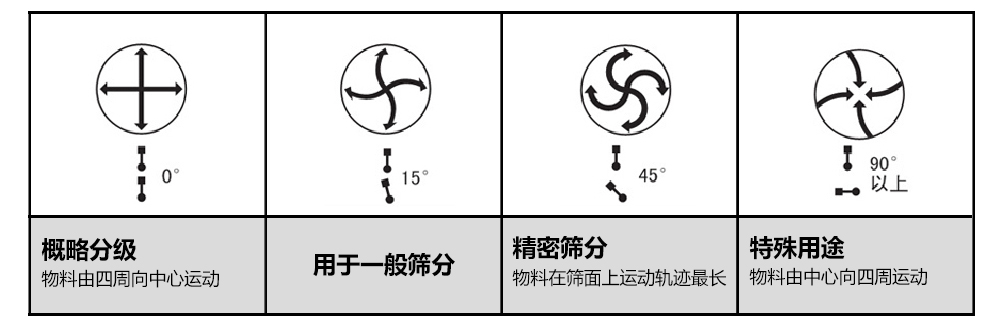

上下重锤相位角调整方法

　　根据各种原料的不同性质，可以调整上下重锤相位角，有效改变原料的运动轨迹，延长或缩短原料在筛网上的时间，以达到**佳筛分效果。

　　调整重锤部分，只需调整下部重锤，上部重锤不需要变动。例如当上下重锤之夹角由0°调整到15°时，上部重锤不需要变动，须沿着电机转动方向，调整下部重锤比上部重锤**15°，上紧螺丝即可。

换网方法

　　(1)把束环螺丝松掉，卸下上框、网架。

　　(2)网架放在一个平台上，放平稳，去掉网架胶条，松开上下两个网架束紧器，取下已破损的筛网。

　　(3)裁下所需目数的筛网，筛网尺寸应比网架上部外径尺寸大10厘米(大于网架高度即可)

　　(4)把裁好的筛网平铺在网架上，各边到网架距离均匀。

　　(5)先装下部网架束紧器，略微上紧，拉一下筛网边沿，使筛网均匀平铺在网架上，并保证各边完全被束紧器夹住，然后完全上紧。用手指按一下，筛网应有一定的张紧力，若过松应重新装一次。

　　(6)安装上部网架束紧器，束紧器螺丝应与**个束紧器螺丝成十字型布置，并完全上紧。

　　(7)沿网架边沿裁去多余筛网，在网架上套好密封胶条。

　　(8)把换好筛网的网架放到筛机相应位置，各边距离应均匀，扣上上框，上紧束环即可。

　　注:安装网架束紧器应先安装下面的，再安装上面的，顺序不能颠倒，也不能同时安装上下束紧器。另外注意安全，别让筛网边沿钢丝划破手指。

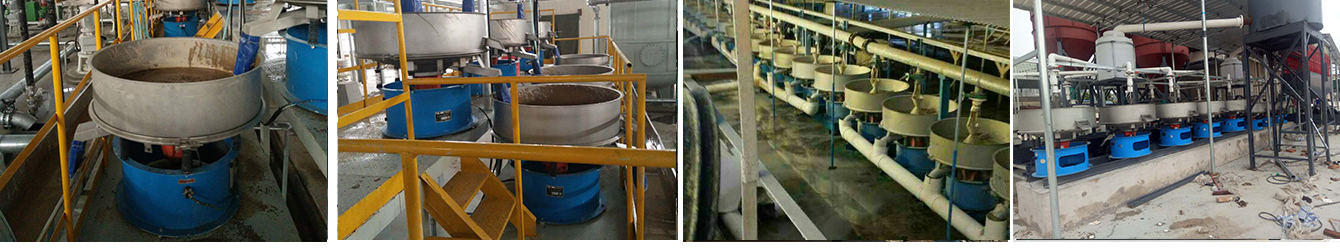

典型案例

　　箭牌卫浴、惠达卫浴、恒洁卫浴乐华洁具、广东新明珠陶瓷集团、蒙娜丽莎陶瓷、新中源陶瓷、马可波罗、正大陶瓷有限公司、鹰牌陶瓷、辽宁金地阳（新中源）、厦门欣意盛

　　主要应用于陶瓷行业（泥浆、釉料）、油漆行业、涂料行业，以及其它行业的固液筛分与过滤。
